Assonometria Cavaliera Di Un Prisma A Base Triangolare

L'assonometria cavaliera è un metodo di rappresentazione grafica che consente di visualizzare oggetti tridimensionali su un piano bidimensionale. È una tecnica molto utilizzata nel disegno tecnico, nell'architettura e nel design industriale per rendere più comprensibile la forma e le dimensioni di un oggetto. In questo articolo, ci concentreremo specificamente sull'assonometria cavaliera di un prisma a base triangolare, analizzando le sue caratteristiche e le tecniche per rappresentarlo correttamente.

Assonometria Cavaliera: Principi Fondamentali

L'assonometria cavaliera si distingue da altre proiezioni assonometriche per la sua semplicità di costruzione e la sua capacità di mantenere inalterate le dimensioni degli oggetti su un piano. Questo la rende particolarmente utile quando è importante avere una rappresentazione accurata di una delle facce principali dell'oggetto. I principi fondamentali su cui si basa sono:

• Un piano di proiezione: dove viene rappresentata la vista principale dell'oggetto.
• Due assi: uno orizzontale (asse x) e uno verticale (asse y) sul piano di proiezione, che rimangono a 90 gradi.
• Un terzo asse (asse z): che rappresenta la profondità e forma un angolo con l'asse orizzontale. Quest'angolo è solitamente di 45 gradi, ma può variare a seconda delle convenzioni adottate.
• Coefficiente di riduzione: le misure sull'asse z vengono ridotte secondo un coefficiente specifico (solitamente 0.5 o 0.7). Questo serve a evitare una distorsione eccessiva della profondità dell'oggetto rappresentato.

La Scelta dell'Angolo e del Coefficiente di Riduzione

La scelta dell'angolo tra l'asse z e l'asse x, e del coefficiente di riduzione, influenzano notevolmente l'aspetto finale della rappresentazione assonometrica. Un angolo di 45 gradi è comune perché offre un buon compromesso tra la visualizzazione della profondità e la leggibilità delle altre dimensioni. Il coefficiente di riduzione serve a compensare la distorsione prospettica. Un coefficiente di 0.5 dimezza la lunghezza delle linee parallele all'asse z, mentre un coefficiente di 0.7 le riduce del 30%. È importante specificare sempre l'angolo e il coefficiente utilizzati quando si presenta un disegno in assonometria cavaliera.

Il Prisma a Base Triangolare in Assonometria Cavaliera

Un prisma a base triangolare è un solido geometrico con due facce triangolari parallele e congruenti (le basi) collegate da tre facce rettangolari. Per rappresentare un prisma a base triangolare in assonometria cavaliera, seguiamo questi passaggi:

1. Disegnare la base triangolare: La base triangolare viene disegnata sul piano di proiezione, mantenendo le sue dimensioni reali. La forma del triangolo può essere qualsiasi (equilatero, isoscele, scaleno), a seconda delle specifiche del prisma.
2. Definire l'asse z: Tracciare l'asse z a partire da un vertice della base triangolare, formando l'angolo scelto (solitamente 45 gradi) con l'asse orizzontale.
3. Misurare l'altezza del prisma: L'altezza del prisma determina la lunghezza delle linee parallele all'asse z. Questa lunghezza deve essere moltiplicata per il coefficiente di riduzione.
4. Disegnare l'altra base triangolare: A partire dall'estremità delle linee parallele all'asse z, disegnare un altro triangolo congruente alla base originale. Questo triangolo rappresenterà la seconda base del prisma.
5. Collegare i vertici: Collegare i vertici corrispondenti delle due basi triangolari con linee rette. Queste linee rappresentano gli spigoli laterali del prisma.
6. Rifinire il disegno: Evidenziare le linee visibili e tratteggiare le linee nascoste, per dare una maggiore chiarezza alla rappresentazione.

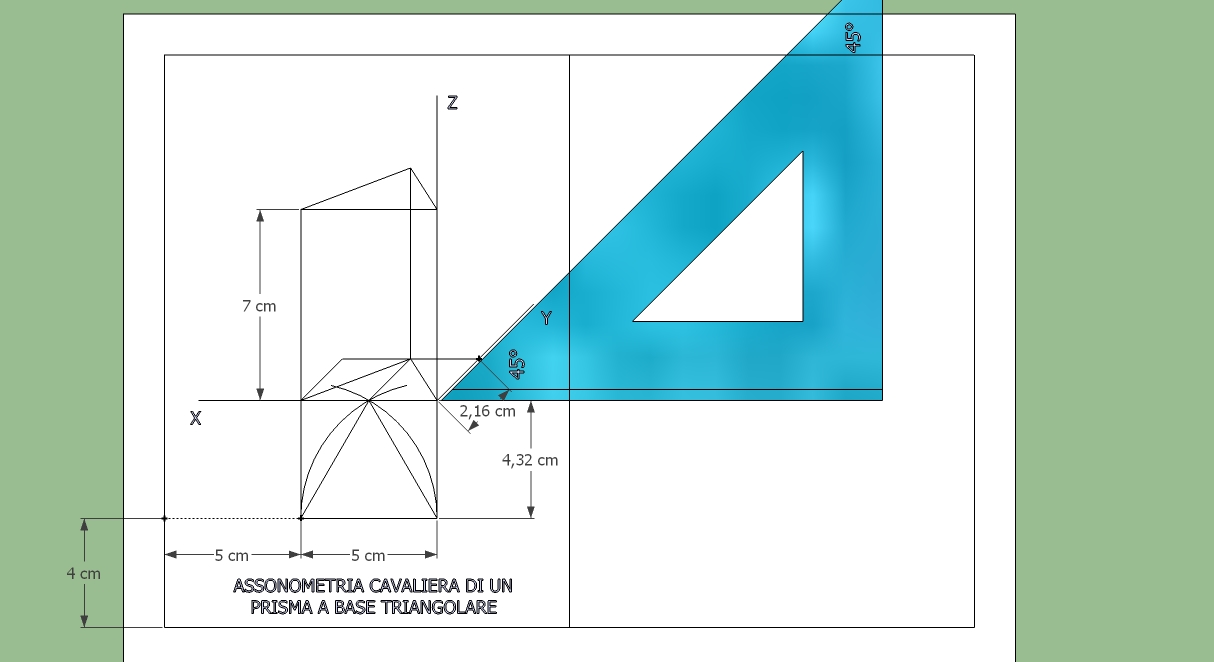

Esempio Pratico: Prisma a Base Triangolare Equilatera

Supponiamo di voler rappresentare in assonometria cavaliera un prisma a base triangolare equilatera, con lato del triangolo di 5 cm e altezza del prisma di 8 cm. Utilizzeremo un angolo di 45 gradi e un coefficiente di riduzione di 0.5. Ecco i passaggi:

1. Disegnare il triangolo equilatero: Disegnare un triangolo equilatero con lato di 5 cm sul piano di proiezione.
2. Tracciare l'asse z: Da uno dei vertici del triangolo, tracciare una linea a 45 gradi rispetto all'asse orizzontale.
3. Ridurre l'altezza: Calcolare la lunghezza ridotta dell'altezza: 8 cm * 0.5 = 4 cm.
4. Misurare sull'asse z: Misurare 4 cm lungo l'asse z a partire dal vertice del triangolo.
5. Disegnare il secondo triangolo: A partire dal punto misurato sull'asse z, disegnare un altro triangolo equilatero congruente al primo. È cruciale assicurarsi che il secondo triangolo sia parallelo al primo.
6. Collegare i vertici: Collegare i vertici corrispondenti dei due triangoli con linee rette.
7. Rifinire: Evidenziare le linee visibili (quelle che formano il contorno del prisma) e tratteggiare le linee nascoste (quelle che si trovano dietro il prisma).

Applicazioni Reali dell'Assonometria Cavaliera

L'assonometria cavaliera trova numerose applicazioni in diversi campi, tra cui:

• Architettura: Per rappresentare edifici e strutture in modo che sia facile comprendere la disposizione degli spazi e la forma complessiva. Anche se la prospettiva conica offre un realismo maggiore, l'assonometria cavaliera, per la sua semplicità, può essere utile nelle fasi iniziali di progettazione.
• Design industriale: Per visualizzare prototipi di prodotti e componenti meccanici. La conservazione delle dimensioni su un piano è vantaggiosa per comunicare le specifiche tecniche.
• Disegno tecnico: Per rappresentare oggetti e assiemi meccanici in modo chiaro e preciso. La facilità di misurazione diretta su una delle facce rende l'assonometria cavaliera uno strumento prezioso.
• Grafica 3D: Anche se l'assonometria cavaliera è una tecnica di disegno manuale, i principi possono essere applicati anche nella grafica 3D per creare rendering non realistici ma informativi.
• Videogiochi: Alcuni videogiochi utilizzano una prospettiva simile all'assonometria cavaliera per creare un'illusione di tridimensionalità senza la complessità del rendering 3D completo. Questo era particolarmente comune nei giochi degli anni '80 e '90.

Esempio Specifico: Progettazione di un Mobile

Immaginiamo un designer che deve progettare un mobile a forma di prisma a base triangolare per un angolo di una stanza. L'assonometria cavaliera permette al designer di visualizzare rapidamente il mobile da diverse angolazioni, mantenendo la fedeltà delle dimensioni su una delle facce (ad esempio, la base del mobile). Questo è utile per valutare l'ingombro del mobile, la disposizione degli spazi interni e l'estetica complessiva. Il designer può sperimentare con diverse altezze del prisma e diverse forme della base triangolare, generando rapidamente diverse varianti del progetto.

Vantaggi e Svantaggi dell'Assonometria Cavaliera

Come ogni metodo di rappresentazione, l'assonometria cavaliera presenta vantaggi e svantaggi:

Vantaggi:

• Semplicità di costruzione: Rispetto ad altre proiezioni assonometriche (come l'assonometria isometrica), l'assonometria cavaliera è più facile da disegnare, specialmente quando si devono rappresentare oggetti con facce parallele al piano di proiezione.
• Conservazione delle dimensioni: Le dimensioni degli oggetti sul piano di proiezione rimangono inalterate, facilitando la misurazione e la comprensione delle proporzioni.
• Chiarezza visiva: La rappresentazione è generalmente chiara e facile da interpretare, anche per chi non ha una formazione specifica nel disegno tecnico.

Svantaggi:

• Distorsione della profondità: A causa del coefficiente di riduzione, la profondità degli oggetti può apparire distorta, rendendo la rappresentazione meno realistica rispetto ad altre proiezioni (come la prospettiva conica).
• Aspetto innaturale: L'assonometria cavaliera può dare un aspetto innaturale agli oggetti, soprattutto se il coefficiente di riduzione è troppo basso.
• Difficoltà con forme complesse: La rappresentazione di forme complesse o curve può risultare più difficile rispetto ad altri metodi di proiezione.

Conclusione

L'assonometria cavaliera di un prisma a base triangolare è una tecnica di rappresentazione grafica utile e versatile, ampiamente utilizzata in diversi campi. Nonostante i suoi limiti, come la distorsione della profondità, la sua semplicità e la sua capacità di conservare le dimensioni su un piano la rendono uno strumento prezioso per comunicare la forma e le dimensioni di un oggetto. Sperimentare con diversi angoli e coefficienti di riduzione può aiutare a ottenere rappresentazioni più efficaci e comunicative. Se sei interessato al disegno tecnico o al design, ti invito a provare a disegnare un prisma a base triangolare in assonometria cavaliera. La pratica è il modo migliore per padroneggiare questa tecnica e apprezzarne i vantaggi.
