La Resistenza Elettrica Di Un Filo Metallico è In Proporzione

La resistenza elettrica è una proprietà fondamentale di tutti i materiali, e i fili metallici non fanno eccezione. Comprendere come la resistenza varia nei fili metallici è cruciale per una vasta gamma di applicazioni, dall'elettronica di consumo alla progettazione di sistemi di alimentazione complessi. Questo articolo esplorerà la relazione tra la resistenza di un filo metallico e i suoi fattori determinanti, analizzando la proporzionalità che governa questo comportamento.

Fattori che Influenzano la Resistenza di un Filo Metallico

La resistenza di un filo metallico non è un valore fisso e immutabile. Diversi fattori concorrono a determinarne il valore, e la comprensione di questi fattori è essenziale per prevedere e controllare il comportamento dei circuiti elettrici. I principali fattori sono: il materiale di cui è fatto il filo, la sua lunghezza e la sua area della sezione trasversale (spessore).

Materiale del Filo

Ogni materiale possiede una propria resistività (simbolo ρ, lettera greca rho), una proprietà intrinseca che indica quanto il materiale si oppone al flusso di corrente elettrica. Materiali con alta resistività, come la gomma o il vetro, sono isolanti, mentre materiali con bassa resistività, come il rame o l'argento, sono conduttori. La resistività dipende dalla struttura atomica del materiale e dalla sua capacità di facilitare il movimento degli elettroni liberi. Ad esempio, l'argento è un ottimo conduttore, ma il rame, più economico, è spesso preferito per applicazioni comuni. L'alluminio è un'altra alternativa, più leggero del rame ma anche con una resistività maggiore.

La scelta del materiale è quindi il primo passo cruciale nella progettazione di un circuito. La resistività del materiale determina in gran parte la resistenza totale del filo.

Lunghezza del Filo

La lunghezza del filo è direttamente proporzionale alla sua resistenza. Immaginate il flusso di elettroni come il passaggio di una folla attraverso un corridoio. Più lungo è il corridoio, più difficile sarà per la folla avanzare. Allo stesso modo, più lungo è il filo, maggiore sarà la distanza che gli elettroni dovranno percorrere, e quindi maggiore sarà la resistenza. Se si raddoppia la lunghezza di un filo, si raddoppia anche la sua resistenza (a parità di materiale e sezione).

Questa relazione lineare è fondamentale per la progettazione di resistenze. Aumentare la lunghezza del filo è uno dei modi più semplici per aumentare la resistenza in un circuito.

Area della Sezione Trasversale del Filo

L'area della sezione trasversale del filo è inversamente proporzionale alla sua resistenza. Tornando all'analogia del corridoio, se il corridoio è più largo, la folla avrà più spazio per muoversi e sarà più facile avanzare. Allo stesso modo, se il filo è più spesso (ha una sezione trasversale maggiore), gli elettroni avranno più spazio per fluire, e quindi la resistenza sarà minore. Se si raddoppia l'area della sezione trasversale di un filo, la sua resistenza si dimezza (a parità di materiale e lunghezza).

Questa relazione è fondamentale nella scelta dei cavi elettrici. Cavi più spessi vengono utilizzati per trasportare correnti elevate, poiché offrono una minore resistenza e quindi riducono le perdite di energia sotto forma di calore.

La Formula della Resistenza

La relazione tra resistenza (R), resistività (ρ), lunghezza (L) e area della sezione trasversale (A) è riassunta nella seguente formula:

R = ρ * (L / A)

Questa formula è fondamentale per calcolare la resistenza di un filo metallico conoscendo le sue proprietà fisiche. Permette anche di progettare fili con resistenze specifiche per applicazioni particolari.

Temperatura e Resistenza

Sebbene non direttamente parte della formula di base, la temperatura influisce anche sulla resistenza. In generale, la resistività dei metalli aumenta con l'aumentare della temperatura. Questo perché l'aumento della temperatura provoca una maggiore vibrazione degli atomi nel reticolo cristallino del metallo, ostacolando il flusso degli elettroni. Questo effetto è descritto dal coefficiente di temperatura della resistenza, che indica di quanto la resistività di un materiale cambia per ogni grado Celsius di variazione della temperatura.

In alcune applicazioni di precisione, è necessario tenere conto della variazione della resistenza con la temperatura. Esistono anche materiali (come le termoresistenze o termistori) progettati specificamente per avere una forte dipendenza della resistenza dalla temperatura, e vengono utilizzati per misurare la temperatura stessa.

Esempi Reali e Dati

Consideriamo alcuni esempi reali per illustrare la relazione tra i fattori che influenzano la resistenza e la resistenza stessa:

• Cavi elettrici domestici: I cavi utilizzati per l'impianto elettrico di una casa sono generalmente in rame, un buon conduttore. Per le prese di corrente standard, si utilizzano cavi con una sezione trasversale maggiore rispetto a quelli utilizzati per l'illuminazione, perché le prese di corrente devono essere in grado di supportare correnti più elevate senza surriscaldarsi eccessivamente. La lunghezza del cavo influisce sulla caduta di tensione.

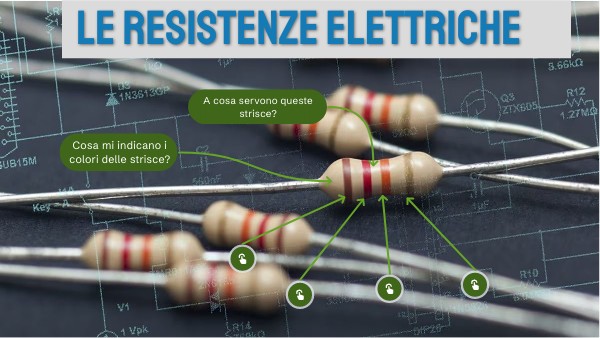

• Resistenze in un circuito elettronico: Le resistenze sono componenti fondamentali nei circuiti elettronici, utilizzate per limitare il flusso di corrente. Sono realizzate con materiali specifici che offrono una certa resistività e sono progettate con una lunghezza e una sezione trasversale precise per ottenere il valore di resistenza desiderato. Le resistenze più piccole sono realizzate con sottili film di materiali resistivi deposti su un substrato ceramico.
• Filamenti di una lampadina a incandescenza: Il filamento di una lampadina a incandescenza è realizzato in tungsteno, un metallo con un'alta resistività e un alto punto di fusione. Il filamento è molto sottile e lungo, per offrire un'alta resistenza. Quando la corrente passa attraverso il filamento, questo si riscalda fino a incandescenza, emettendo luce.

Dati empirici: La resistività del rame a 20°C è di circa 1.68 x 10^-8 Ω·m. Un filo di rame di 1 metro di lunghezza e con una sezione trasversale di 1 mm² (1 x 10^-6 m²) avrà una resistenza di R = (1.68 x 10^-8 Ω·m) * (1 m / 1 x 10^-6 m²) = 0.0168 Ω.

Applicazioni Pratiche

La comprensione della relazione tra resistenza, resistività, lunghezza e sezione trasversale è cruciale in numerosi campi:

• Progettazione di circuiti: Permette di selezionare i materiali e le dimensioni dei conduttori in modo da garantire che i circuiti funzionino correttamente e in modo sicuro.
• Trasmissione di potenza: Aiuta a minimizzare le perdite di energia durante la trasmissione di energia elettrica su lunghe distanze.
• Sensori e strumentazione: Consente di progettare sensori che sfruttano la variazione della resistenza con la temperatura o altri parametri fisici.
• Riscaldamento elettrico: Consente di progettare elementi riscaldanti che generano la quantità di calore desiderata in modo efficiente.

Conclusione

In conclusione, la resistenza elettrica di un filo metallico è direttamente proporzionale alla sua lunghezza e alla sua resistività, e inversamente proporzionale alla sua area della sezione trasversale. Questa relazione, espressa dalla formula R = ρ * (L / A), è un concetto fondamentale nell'elettrotecnica e nell'elettronica. La temperatura influenza anche la resistenza. Una solida comprensione di questi principi permette di progettare e utilizzare i circuiti elettrici in modo efficiente e sicuro. Approfondire la conoscenza dei materiali e delle loro proprietà elettriche è un passo fondamentale per chiunque lavori nel campo dell'ingegneria elettrica e dell'elettronica. Continua ad esplorare questo affascinante argomento!
