Resistori In Serie E In Parallelo
Ciao! Se sei qui, probabilmente stai affrontando i resistori in serie e in parallelo. Non preoccuparti, è un argomento che all'inizio può sembrare ostico, ma con un po' di pazienza e le giuste spiegazioni, diventerà molto più chiaro. Molti studenti si sentono sopraffatti da questi concetti, ma ti assicuro che con questa guida, tutto diventerà più semplice. Immagina di avere un'arma segreta per sbloccare questo mistero!
Sappiamo che a volte la fisica, e l'elettricità in particolare, possono sembrare un labirinto. Ma non scoraggiarti! Pensa a quanti progressi tecnologici si basano su questi principi. Capire i resistori ti aprirà le porte a un mondo di possibilità, dalla riparazione di un elettrodomestico alla progettazione di circuiti elettronici complessi.
Cos'è un Resistore?
Partiamo dalle basi. Un resistore è un componente elettronico che offre resistenza al flusso di corrente elettrica. Pensa ad un tubo dell'acqua: un rubinetto chiuso offre resistenza al flusso dell'acqua. Il resistore fa qualcosa di simile con l'elettricità. La resistenza si misura in Ohm (Ω). Più alto è il valore in Ohm, maggiore è la resistenza che il componente oppone al passaggio della corrente.
Must Read
Come dice spesso il Prof. Rossi, un insegnante di fisica con 20 anni di esperienza: "I resistori sono gli eroi silenziosi dell'elettronica. Controllano il flusso di corrente, proteggono i componenti e permettono ai circuiti di funzionare correttamente".
Resistori in Serie
Ora, immagina di avere più resistori. Cosa succede se li colleghi uno dopo l'altro, in fila? Questo è un collegamento in serie. In un circuito in serie, la corrente elettrica ha un solo percorso per fluire. È come un'unica strada con diversi caselli: ogni casello (resistore) rallenta il traffico (corrente).
Come calcolare la resistenza totale in serie:
La regola è semplicissima: la resistenza totale (Rtot) è la somma delle resistenze individuali.
Rtot = R1 + R2 + R3 + ...
Ad esempio, se hai tre resistori da 10 Ω, 20 Ω e 30 Ω collegati in serie, la resistenza totale sarà:
Rtot = 10 Ω + 20 Ω + 30 Ω = 60 Ω
Esercizio pratico:
Prendi tre resistori con valori diversi (ad esempio, 47 Ω, 100 Ω e 220 Ω). Misura la resistenza di ciascuno con un multimetro. Poi, collegali in serie e misura la resistenza totale. Verifica se il valore misurato corrisponde alla somma delle resistenze individuali calcolata.
Resistori in Parallelo
Invece di collegarli in fila, possiamo collegare i resistori "uno accanto all'altro", fornendo alla corrente percorsi multipli per fluire. Questo è un collegamento in parallelo. Immagina di nuovo il traffico: ora ci sono diverse strade alternative. Il traffico si divide e fluisce più facilmente.
Come calcolare la resistenza totale in parallelo:
La formula per calcolare la resistenza totale in parallelo è leggermente più complessa, ma niente di insormontabile:
1/Rtot = 1/R1 + 1/R2 + 1/R3 + ...
Quindi, per trovare Rtot, devi calcolare l'inverso della somma degli inversi delle resistenze individuali. Suona complicato? Facciamo un esempio:
Supponiamo di avere due resistori da 10 Ω e 20 Ω collegati in parallelo:
1/Rtot = 1/10 Ω + 1/20 Ω = 3/20
Quindi, Rtot = 20/3 Ω ≈ 6.67 Ω
Importante: La resistenza totale in un circuito parallelo è sempre inferiore alla resistenza più piccola tra quelle collegate in parallelo. Questo ha senso, perché stai offrendo alla corrente più percorsi per fluire.
Esercizio pratico:
Usa i stessi resistori dell'esercizio precedente (47 Ω, 100 Ω e 220 Ω). Collegali in parallelo e misura la resistenza totale con un multimetro. Calcola la resistenza totale usando la formula e confronta i risultati. Puoi usare una calcolatrice online per semplificare il calcolo degli inversi.

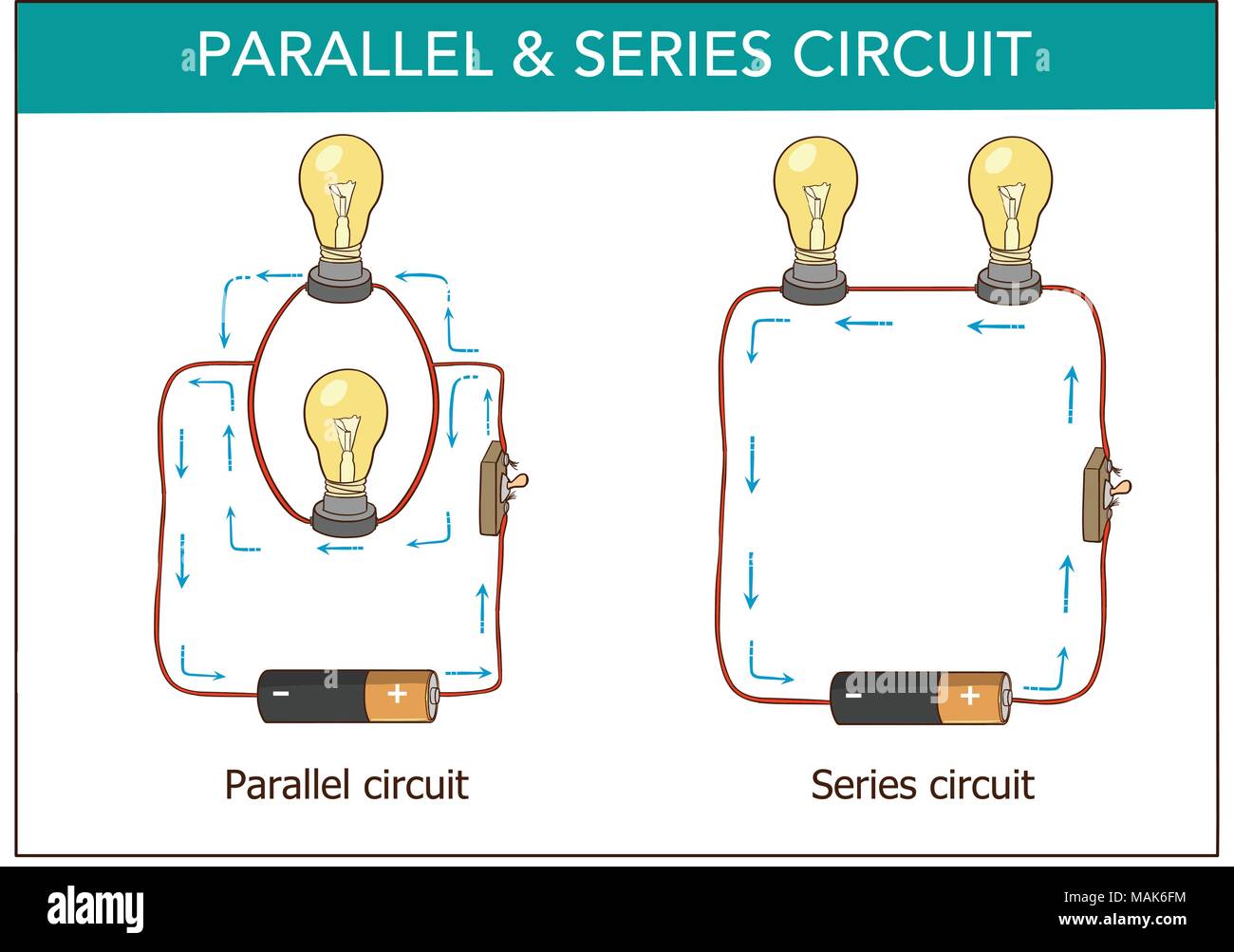

Serie vs. Parallelo: Qual è la differenza?
La differenza fondamentale sta nel percorso che la corrente può intraprendere:
- Serie: Un solo percorso. La corrente è la stessa attraverso ogni resistore, ma la tensione si divide.
- Parallelo: Percorsi multipli. La tensione è la stessa attraverso ogni resistore, ma la corrente si divide.
Un'analogia utile è pensare alle luci di Natale. Se le luci sono collegate in serie, quando una lampadina si brucia, l'intero circuito si interrompe e tutte le luci si spengono. Se sono collegate in parallelo, se una lampadina si brucia, le altre continuano a funzionare.
Applicazioni Pratiche
I resistori in serie e in parallelo sono utilizzati in tantissime applicazioni:
- Regolazione della luminosità dei LED: I resistori limitano la corrente che passa attraverso il LED, evitando che si bruci.
- Partitori di tensione: I resistori in serie possono essere usati per creare un punto di tensione intermedio.
- Sensori: Molti sensori basano il loro funzionamento sulla variazione della resistenza di un componente.
- Circuiti di temporizzazione: Insieme ai condensatori, i resistori possono essere usati per creare circuiti che controllano i tempi.
"Capire i resistori in serie e in parallelo è fondamentale per chiunque voglia lavorare con l'elettronica", afferma Maria Bianchi, ingegnere elettronico specializzata in progettazione di circuiti.
Consigli Aggiuntivi e Motivazione
Non aver paura di sperimentare! Compra un piccolo kit di resistori e una breadboard e prova a costruire dei semplici circuiti. Guarda video tutorial online. Più sperimenti, più diventerà chiaro.
Usa un multimetro. Imparare a misurare la resistenza, la tensione e la corrente è fondamentale per comprendere il comportamento dei circuiti.
Chiedi aiuto! Se hai difficoltà, non esitare a chiedere al tuo insegnante, a un compagno di classe o a cercare aiuto online. Ci sono tantissime risorse disponibili.
Sii paziente. Non scoraggiarti se non capisci subito tutto. L'elettronica richiede tempo e pratica.
Ricorda il motivo per cui stai imparando questo. Pensa a cosa ti appassiona: la robotica, la creazione di gadget, la riparazione di dispositivi elettronici. Usare queste conoscenze per realizzare qualcosa di concreto ti darà una grande soddisfazione.
Ora tocca a te! Ripassa i concetti, fai gli esercizi, e soprattutto, divertiti. L'elettronica può essere affascinante, e con un po' di impegno, puoi padroneggiarla!
Buon lavoro e in bocca al lupo!
